Driver de moteur pas à pas DRV8825

Auteur

Gilles Lecorsier

Blog

La technologie dans tous ses états 1

Association

BricoLab Groslay(95)

Entity

VoRoBoTics 2

Page principale

Readme 3

Date de création

07/06/2025

Date dernière maj

28/06/2025

Caractéristiques

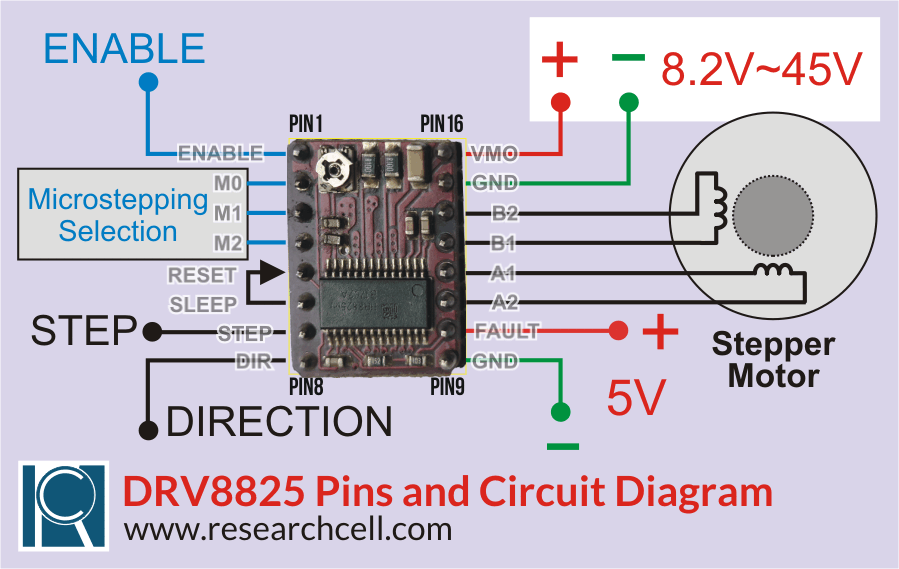

• Arduino & Driver de moteur pas à pas DRV8825 4

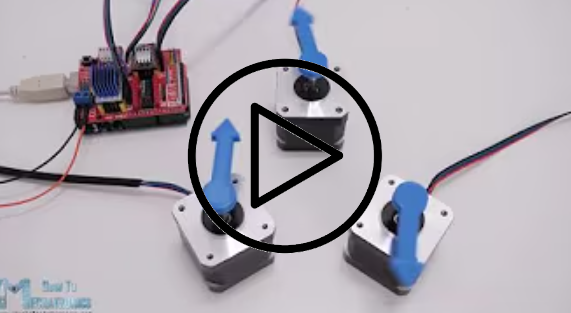

Vidéo : Stepper Motors and Arduino

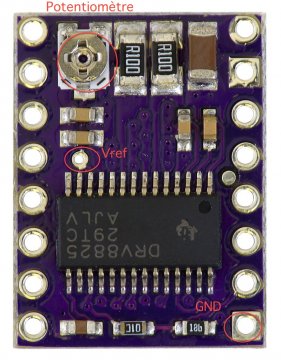

Réglage du courant maximum à l’aide du potentiomètre

Le réglage est à effectuer à la fin du câblage sous tension mais sans le moteur.

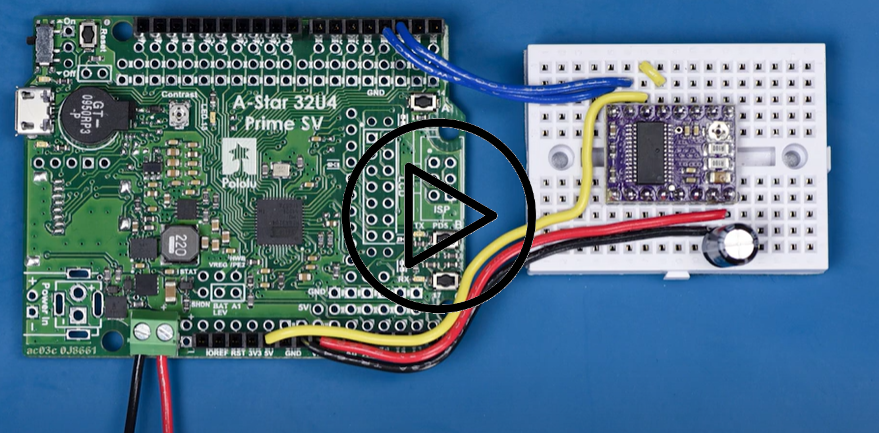

Vidéo : Réglage du courant maximum

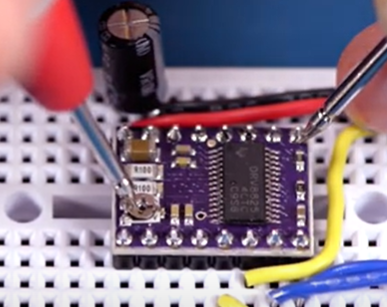

La méthode en résumé/simplifié : moteur débranché, on mesure au voltmètre Vref par rapport à la masse (Vref est accessible via un trou traversant). Le courant maxi est défini par Imax=2xVref (Imax en A, Vref en V). On régle le potentiomètre pour obtenir Vref voulu. Ensuite, on branche le moteur (maintenu à l’arrêt, pas de commande STEP) et on vérifie l’intensité sur une des phases. Si besoin, on la règle à nouveau avec le potentiomètre.

Imax=Le courant maxi par phase = 1.5A

Sites de référence

• How to Use DRV8825 Stepper Motor Driver 5

• Comment utiliser DRV8825 Driver moteur pas a pas avec Arduino 6

• Stepper Motors and Arduino - The Ultimate Guide 7
